扁型电话机手柄成组注塑模具

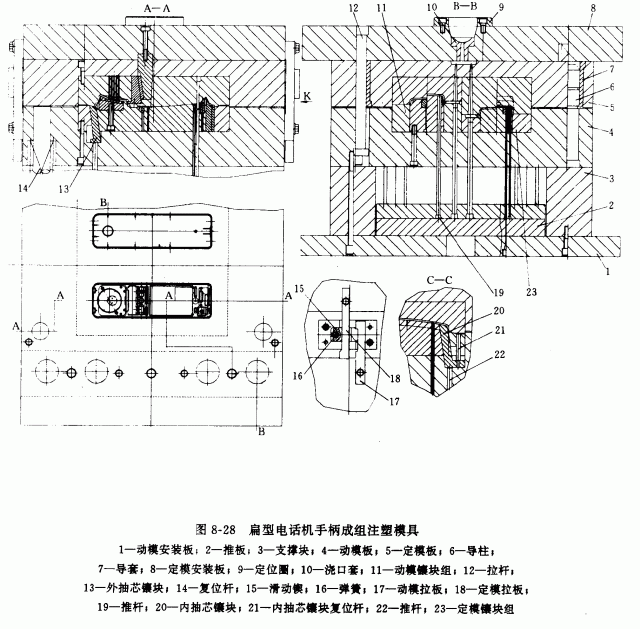

图8-28所示的是扁型电话机手柄成组注塑模具结构图。该模具的特点如下：

(1)将手柄的上、下盖设计在一套模具中，可以保证其上、下盖的色泽一致。

(2)根据模具的布局空间，设计不同的复位方式如；内抽芯镶块(件20)的抽芯动作由推杆(件22)实现，复位动作由内抽芯镶块复位杆(件21)实现。

(3)模具浇注系统冷凝料脱模的分模面开启间动作，由定模拉板(件18)、动模拉板(件17)、滑动楔(件15)及弹簧(件16)控制。开启距离由拉杆(件12)确定。

(4)为了便于加工及合理使用模具零件材料，成型零件均采用了镶块方式。
